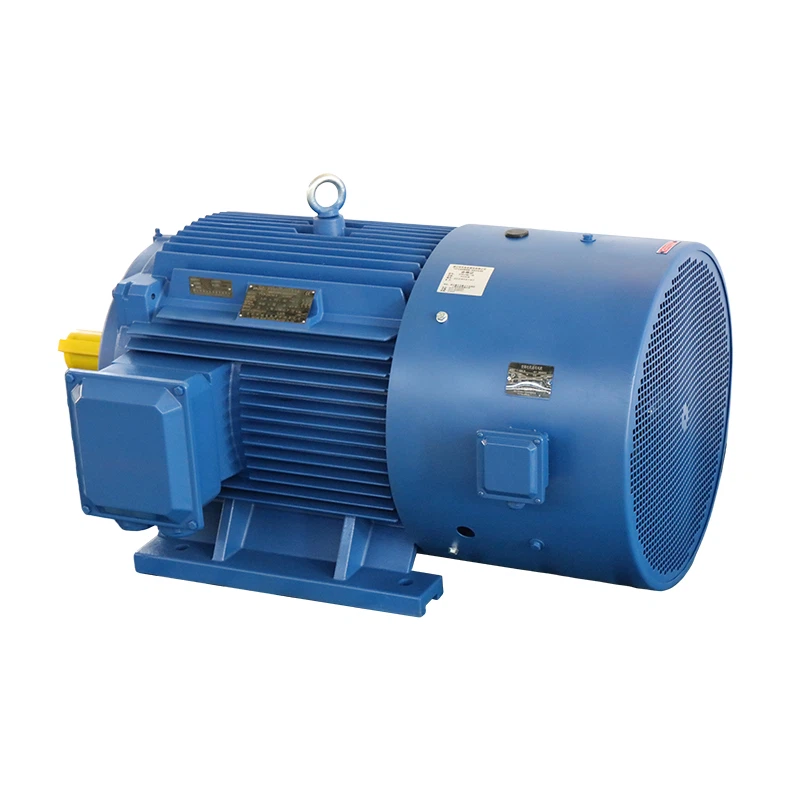

موتور ناهمزمان سه فاز تنظیم کننده سرعت فرکانس متغیر سری YVP

موتورهای سری YVP (Y2VP, Y3VP) فناوری های پیشرفته داخلی و خارجی را با دامنه تنظیم گسترده، لرزش کم و نویز کم ادغام می کنند و می توانند با دستگاه های مختلف تبدیل فرکانس SPWM در داخل و خارج از کشور مطابقت داده شوند. در حال حاضر، آن را به طور گسترده ای در کاغذ سازی، ماشین آلات CNC، منسوجات، مواد شیمیایی، متالورژی و سایر صنایع و همچنین موارد تنظیم سرعت صرفه جویی در انرژی فن ها و پمپ ها استفاده می شود. این یک دستگاه ایده آل برای تنظیم سرعت بدون پله موتورهای AC است.

این سری از موتورها از طراحی ساختار قفس استفاده می کنند که در عملکرد قابل اعتماد و نگهداری آسان است. در عین حال، مجهز به یک فن خنک کننده مستقل است تا اطمینان حاصل شود که موتور در سرعت های مختلف اثر خنک کنندگی خوبی دارد.

به دلیل طراحی خاص، گشتاور خروجی این سری از موتورها در هنگام کار با سرعت کم ثابت می ماند و خروجی در هنگام کار با سرعت بالا، توان ثابت می باشد. قدرت موتور، اندازه نصب و ارتفاع مرکز مطابق با استانداردهای IEC است و رابطه متناظر با موتور سری Y (IP44) با قابلیت تعویض و تطبیق پذیری قوی کاملاً سازگار است.

دستورالعمل سفارش

لطفاً هنگام سفارش، نوع موتور، تعداد قطب ها، توان نامی، ولتاژ نامی، فرکانس نامی، سطح حفاظت، روش خنک کننده، نوع نصب، نوع جعبه ترمینال، ارتفاع و دمای محیط را ذکر کنید. در صورتی که به غیر از استانداردهای ملی، الزامات فنی دیگری برای موتور دارید، شرکت ما می تواند آن را به طور اختصاصی برای شما طراحی کرده و پس از امضای قرارداد فنی وارد مرحله تولید کند.

پارامترهای فنی YVP
اندازه قاب	H71-400	ولتاژ نامی	380V~690V
فرکانس	50 هرتز، 60 هرتز	محدوده خروجی	0.18~560kw
عایق	B,F,H	کلاس حفاظت	IP44، IP54، IP55
اتصال	≤ 3KW Y,>3 کیلو وات△	وظیفه	S1
ارتفاع	≯1000m	دمای محیط	-15 درجه ~+40 درجه
محدوده مدولاسیون فرکانس		5 ~ 50 هرتز (گشتاور ثابت)، 50 تا 100 هرتز (خروجی ثابت)

پارامترهای سری YVP

پارامترهای فنی
قدرت (کیلووات)	2 قطب			4 قطب			6 قطب
قدرت (کیلووات)	اندازه قاب	گشتاور نامی (N.m)	جریان نامی (A)	اندازه قاب	گشتاور نامی (N.m)	جریان نامی (A)	اندازه قاب	گشتاور نامی (N.m)	جریان نامی (A)
0.18							71M1	1.7	0.74
0.25				71M1	1.6	0.8	71M2	2.4	0.95
0.37				71M2	2.4	1	80M1	3.5	1.3
0.55				80M1	3.5	1.8	80M2	5.3	1.7
0.75	80M1	2.4	1.8	80M2	4.7	2.3	90S	7	2.5
1.1	80M2	3.5	2.5	90S	7	3	90L	10.5	3.5
1.5	90S	4.7	4.3	90L	9.5	4.1	100L	14	4.4
2.2	90L	7	4.9	100L1	14	5.5	112M	21	6.1
3	100L	9.6	6.2	100L2	19	6.8	1325	28.5	7.9
4	112M	13	8	112M	25	9.6	132M1	37.5	10.3
5.5	132S1	17.5	10.9	132S	35	12.7	132M2	52.5	13.8
7.5	132S2	24	14	132M	47.5	17	160M	71	18.7
11	160M1	35	21.5	160M	70	24.8	160L	105	25
15	160M2	46.5	29.2	160L	95	33	180L	142.5	34.6
18.5	160L	58.9	38.9	180M	117.5	37.7	200L1	176	39.6
22	180M	70	44	180L	140	44.5	200L2	210	46.8
30	200L1	95.5	57	200L	190	59.6	225M	285.5	62.5
37	200L2	117.8	69.8	225S	235	73.2	250M	352.5	75.6
45				225M	286	88.4	280S	429	89.6
55				225M	350	107.5	280M	525	110
75				2805	477	146.6	3155	716.2	149.9
90				280M	572	172.5	315M	859.4	176.5
110				315S	700.3	210.8	315L1	1050.3	214.6
132				315M	840.3	251.7	315L2	1260.5	257.5
160				315L1	1018.6	289.1	355M1	1528	300
185				315L2	1177.7	336	355M2	1766.6	350
200				315L2	1273.2	362	355M3	1909.8	377
220				355M1	1400.5	386	355L1	2100.8	416
250				355M2	1591.5	436	355L2	2387.3	472
280				355L1	1782.5	488	400M1	2673.7	505
315				355L2	2005.3	549	400M1	3007.9	568
355				400M1	2259.9	633	400M2	3389.9	637
400				400M2	2546.4	712	400L1	2819.6	718
450				400M3	2864.7	791	400L2	4297.1	806
500				400L1	3183	868	400L3	4774.5	895
560				A00L2	3565	1006

قدرت (کیلووات)	8 قطب			10 قطب
قدرت (کیلووات)	اندازه قاب	گشتاور نامی (N.m)	جریان نامی (A)	اندازه قاب	گشتاور نامی (N.m)	جریان نامی (A)
0.18
0.25
0.37
0.55
0.75
1.1
1.5
2.2	132S	28	6.4
3	132M	38	8.5
4	160M1	50	10.9
5.5	160M2	70	14.6
7.5	160L	95	19.5
11	180L	140	26.4
15	200L	190	35.8
18.5	225S	235	43.4
22	225M	280	50
30	250M	381	66
37	280S	470	82.7
45	280M	572	97.8	315S	716.2	101
55	315S	7003	119.7	315M	875.3	123
75	315M	955	152.1	315L1	1193.6	154
90	315L1	1146	188.3	315L2	1432.5	183
110	315L2	1400.5	229.4	355M1	1750.8	236
132	355M1	1680.8	260	355M2	2101	284
160	355M2	2037.3	315	355L1	2546.4	333
185	355L1	2355.4	360	355L2	2944.3	363
200	355L2	2546.4	390	400M1	3183	392
220	355L3	2801	429	400M2	3501.3	432
250	400M1	3183	468	400L1	3978.8	490
280	400M2	3565	533	400L2	4456.2	545
315	400L1	4010.6	599	400L3	5013.2	615
355	400L2	4519.9	660
400	400L3	5092.8	750
450
500
560

پشتیبانی از پارامترهای فن
موتور فرکانس متغیر	اندازه قاب		71	80	90	100	112	132	160	180	200	225	250	280	315	355	400
طرفدار همسان	توان (W)	18	18	18	25	30	30	80	85	100	100	220	270	400	400	600	3000

پشتیبانی از پارامترهای فن
قاب	لهستانی ها	ابعاد نصب
قاب	لهستانی ها	H	A	B1	B2	C	D	E	FxGD	G	K	T	M	N	P	S
71M	246	71	112	90		45	14	30	5x5	11	7	2.5	85	70	105	4xM6
80M	246	80	125	100		50	19	40	6x6	15.5	10	3.5	165	130	200	4xφ12
90S	246	90	140	100		56	24	50	8x7	20	10	3.5	165	130	200	4xφ12
90L	246	90	140	125		56	24	50	8x7	20	10	3.5	215	130	200	4xφ12
100L	246	100	160	140		63	28	60	8x7	24	12	4	215	180	250	Axφ15
112M	246	112	190	140		70	28	60	8x7	24	12	4	265	180	250	4xφ15
132S	2468	132	216	140		89	38	80	10x8	33	12	4	265	230	300	4xφ15
132M	2468	132	216	178		89	38	80	10x8	33	12	45	300	230	300	4xφ15
160M	2468	160	254	210		108	42	110	12x8	37	15	5	300	250	350	4xφ19
160L	2468	160	254	254		108	42	110	12x8	37	15	5	300	250	350	4xφ19
180M	2468	180	279	241		121	48	110	14x9	42.5	15	5	300	250	350	4xφ19
180L	2468	180	279	279		121	48	110	14x9	42.5	15	5	300	250	350	4xφ19
200L	2468	200	318	305		133	55	110	16x10	49	19	5	350	300	400	4xφ19
225S	468	225	356	286		149	60	140	18x11	53	19	5	400	350	450	4xφ19
225M	468	225	356	311		149	60	140	18x11	53	19	5	400	350	450	4xφ19
250M	468	250	406	349		168	65	140	18x11	58	24	5	500	450	550	4xφ19
280S	468	280	457	368		190	75	140	20x12	67.5	24	5	500	450	550	4xφ19
280M	468	280	457	419		190	75	140	20x12	67.5	24	5	500	450	550	4xφ19
315S	46810	315	508	406		216	80	170	22x14	71	28	6	600	550	660	4xφ24
315M	46810	315	508	457		216	80	170	22x14	71	28	6	600	550	660	4xφ24
315L	46810	315	508	508		216	80	170	22x14	71	28	6	600	550	660	4xφ24
355M,L	46810	355	610	560	630	254	95	170	25x14	86	28	6	740	680	800	4xφ24
400M,L	46810	400	686	630	710	280	110	210	28x16	100	35	6	940	680	1000	4xφ28

قاب	2 قطب	ابعاد (مقدار مرجع)
		AB	AC	پس از میلاد	HD	HD1	HF		HF1		L
		AB	AC	پس از میلاد	HD	HD1	B5 VI		B5 V1		B3 B5 V1
71M	246	150	145	80	195	200	145				255
80M	246	165	175	150	175	225	185		225		320
90S	246	180	195	160	195	245	225		245		340
90L	246	180	195	160	195	245	265		245		370
100L	246	205	215	180	245	280	305		280		430
112M	246	245	240	190	265	305	345		305		450
132S	2468	280	275	210	315	355	385		365		570
132M	2468	280	275	210	315	355	425		365		610
160M	2468	330	335	265	385	425	465		445		710
160L	2468	330	335	265	385	425	505		445		755
180M	2468	355	380	285	430	460	430	500	480		770	800
180L	2468	355	380	285	430	460	430	500	480		810	835
200L	2468	395	420	315	475	510	480	550	530		860	885
225S	468	435	475	345	530	555	535	610	575		920	970
225M	468	435	475	345	530	555	535	610	575		950	1020
250M	468	490	515	385	575	625	595	650	635		1030	1110
280S	468	550	580	410	640	685	650	720	725		1150	1240
280M	468	550	580	410	640	685	650	720	725		1210	1315
315S	46810	630	645	576	865	865		900	900	1330	1330	1445
315M	46810	630	645	576	865	865		900	900	1380	1380	1500
315L	46810	630	645	576	865	865		900	900	1470	1470	1600
355 میلی لیتر	46810	740	750	680		1010		1035	1130	1920	1920	2060
400 میلی لیتر	46810	810	865		1650				1275	1975	1975	2080

روش نصب:

ساختار و نوع نصب (کد IM))	IM B3	IM B8	IM B5	IM B6	IM V5	IM V1	IM B7	IM V6	IM V3
نمودار نصب
اندازه قاب	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
ساختار و نوع نصب (کد IM))	IM V37	IM V17	IM B34	IM V19	IM V18	IM B14	IM V35	IM V15	IM B35
نمودار نصب
اندازه قاب	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450
