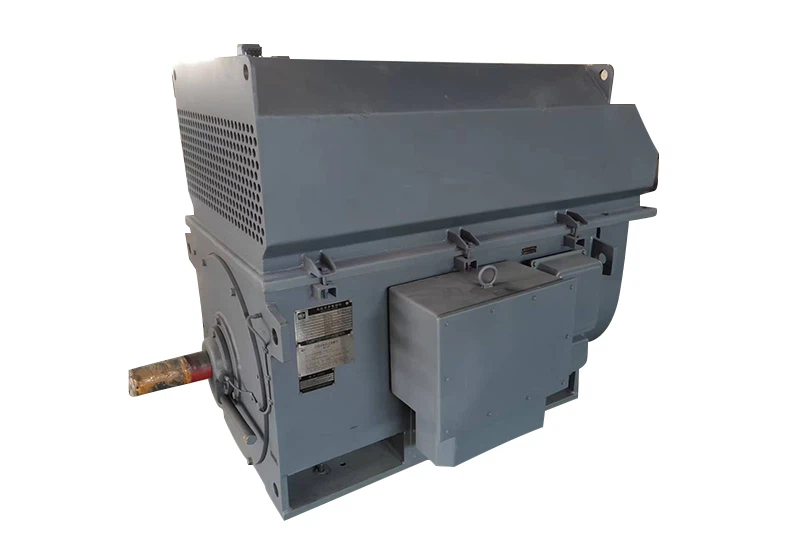

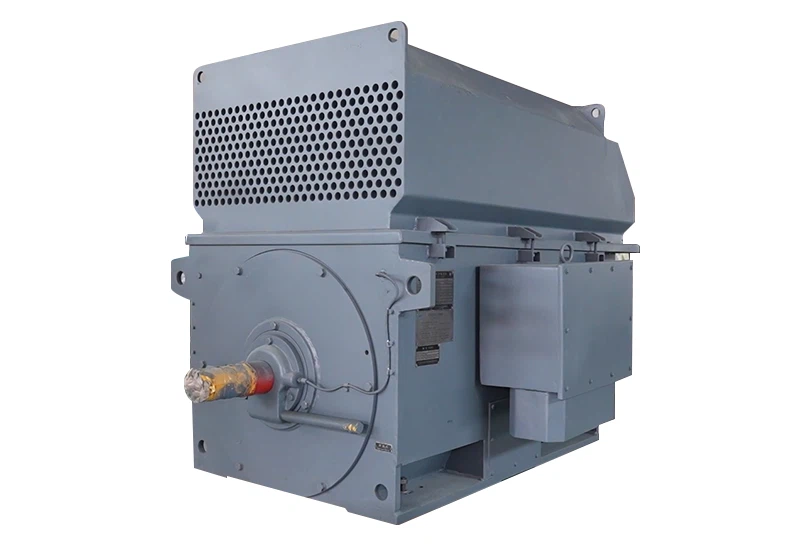

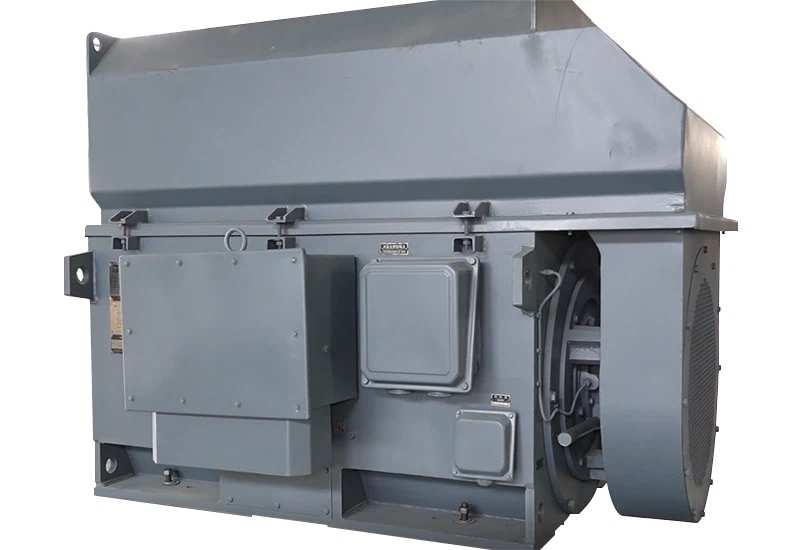

موتورهای ناهمزمان سه فاز ولتاژ بالا سری YKK (H355-630)

بررسی اجمالی محصول

موتورهای ناهمزمان سه فاز ولتاژ بالا سری YKK (H355-630) دارای شش ارتفاع مرکزی از H355 تا H630 هستند.
این سری از موتورها از فناوری تجزیه و تحلیل پیشرفته در توسعه استفاده می کند و از مواد با کیفیت بالا و فناوری پردازش علمی در تولید استفاده می کند و باعث می شود این سری موتورها دارای مزایای راندمان بالا، سر و صدای کم، لرزش کم، قابلیت اطمینان بالا و نصب و نگهداری راحت باشد.
این سری از موتورها به طور کامل با استانداردهای بین المللی GB755 "Ratings and Performance of Rotating Motors"، GB10069 "Determination Methods and Limits of Rotating Motor Noise"، GB100693 "تعیین روش ها و محدودیت های نویز موتور چرخشی قسمت 3: Noise Limits" GB10069، مطابقت دارد. اندازه گیری، ارزیابی و محدودیت‌های ارتعاش مکانیکی موتورهای با ارتفاع مرکزی شفت 56 میلی‌متر و بالاتر و استانداردهای مربوط به IEC.

دستورالعمل سفارش

هنگام سفارش، لطفاً نوع موتور، شماره قطب، ولتاژ نامی توان نامی، فرکانس نامی، درجه حفاظت، روش خنک کننده، نوع نصب، نوع جعبه ترمینال، ارتفاع و دمای محیط را مشخص کنید؛ اگر علاوه بر استانداردهای ملی، الزامات فنی دیگری نیز دارید. موتوری که شرکت ما به طور خاص برای شما طراحی می کند و پس از امضای توافق نامه فنی وارد مرحله تولید می شود.

توضیحات مفصل

◆ پارامترهای اساسی

(1) ولتاژ نامی: 6KV یا 10KV (ولتاژ ویژه را می توان با توجه به نیاز تولید کرد)
(2) فرکانس امتیازی: 50 هرتز (60 هرتز را می توان با توجه به نیاز تولید کرد)
(3) سیستم کار: S1 کار مداوم
(4) سطح حفاظت: IP44 یا IP54
(5) روش خنک کننده: IC611 (موتور فرکانس متغیر ولتاژ بالا IC616 یا IC666 است)
(6) روش نصب ساختار موتور: IMB3
(7) سطح عایق: کلاس F
◆توضیحات مدل (به عنوان مثال YKK500-4)
موتور ناهمزمان سه فاز قفس Y-squirrel type; کولر هوا به هوا KK; 500-ارتفاع مرکز موتور 500 میلی متر را نشان می دهد. 4-نماینده 4 سطح است.

◆ ویژگی های ساختاری

(1) این سری از موتورها ظاهری جعبه ای دارد و پایه از صفحات فولادی جوش داده شده است که باعث می شود موتور دارای ویژگی های استحکام خوب و وزن سبک باشد. طراحی بهینه ساختار موتور همچنین باعث می شود سری موتورها به راحتی نصب و نگهداری شوند.
(2) موتورهای سری YKK مجهز به خنک کننده های هوا به هوا در بالای موتور هستند.
(3) پانچ های استاتور و روتور از ورق های فولادی سیلیکونی نورد سرد کم تلفات ساخته شده اند. استاتور یک ساختار فشار خارجی را اتخاذ می کند، سیم پیچ استاتور از مواد عایق کلاس F استفاده می کند، و انتهای سیم پیچ به طور قابل اعتماد ثابت و گره خورده است. پس از اتمام سیم‌کشی انتهایی سیم‌پیچ، باید تحت آزمایش ولتاژ پالس بین چرخشی قرار گیرد و فرآیند رنگ بدون حلال (VPI) آغشته‌سازی فشار خلاء پیشرفته بین‌المللی را بپذیرد.
(4) روتور قفس سنجاب دارای دو ساختار است: آلومینیوم ریخته گری و میله های مس. این با استفاده از فرآیندهای پیشرفته و قابل اعتماد آلومینیوم ریخته گری یا جوشکاری تولید می شود و تحت بررسی تعادل پویا قرار گرفته است. بنابراین، موتور نرم و قابل اطمینان کار می کند.
(5) یاتاقان ها بسته به قدرت و سرعت موتور دو شکل ساختاری دارند: یاتاقان های غلتشی و بلبرینگ های کشویی.

◆ شروع عملکرد

از این سری موتورها می توان برای راندن ماشین آلات مختلف عمومی استفاده کرد. اگر دستگاه رانده شده پمپ آب یا فن با بار سبک است و شرایط زیر رعایت می شود
الف) ولتاژ ترمینال موتور در طول فرآیند راه اندازی کمتر از 80٪ ولتاژ نامی نباشد.
(ب) گشتاور مقاومتی فن در سرعت نامی موتور بیشتر از 23% گشتاور نامی موتور نباشد.
اگر بار از الزامات فوق فراتر رود، یا از موتور برای به حرکت درآوردن سایر تجهیزات مکانیکی مانند آسیاب زغال سنگ، نوار نقاله، کارخانه نورد، وینچ و سایر تجهیزات راه اندازی بار سنگین استفاده شود، کاربر ملزم به ارائه الزامات فنی دقیق از جمله ولتاژ پایانه در طول فرآیند راه اندازی موتور، منحنی گشتاور مقاومت بار و ممان اینرسی بار (تبدیل به سرعت موتور)، و غیره، برای تجزیه و تحلیل و تعیین اینکه آیا یک طراحی خاص برای برآوردن الزامات بار مورد نیاز است.

H متوسط355-630

داده های فنی موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (6KV)
تایپ کنید	قدرت نامی (کیلووات)	جریان نامی (A)	بار نامی			گشتاور قفل	جریان قفل	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(cos٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	185	22	93.2	0.86	2980	0.7	7.0	2.5	2120
YKK355-2	200	24	93.4	0.86	2980	0.7	7.0	2.5	2170
YKK٪7b٪7b0٪7d٪7d	220	27	92.5	0.85	2980	0.6	7.0	2.5	2220
YKK٪7b٪7b0٪7d٪7d	250	30	92.6	0.85	2980	0.6	7.0	2.5	2430
YKK٪7b٪7b0٪7d٪7d	280	34	92.8	0.85	2980	0.6	7.0	2.5	2460
YKK٪7b٪7b0٪7d٪7d	315	38	93.1	0.85	2980	0.6	7.0	2.5	2480
YKK٪7b٪7b0٪7d٪7d	355	42	93.4	0.86	2980	0.6	7.0	2.5	2580
YKK٪7b٪7b0٪7d٪7d	355	42	93.4	0.86	2980	0.6	7.0	2.5	3020
YKK٪7b٪7b0٪7d٪7d	400	48	93.7	0.86	2980	0.6	7.0	2.5	3050
YKK٪7b٪7b0٪7d٪7d	450	53	94.0	0.86	2980	0.6	7.0	2.5	3070
YKK٪7b٪7b0٪7d٪7d	500	59	94.2	0.86	2980	0.6	7.0	2.5	3090
YKK٪7b٪7b0٪7d٪7d	560	66	94.4	0.86	2980	0.6	7.0	2.5	3190
YKK450-2	560	66	94.4	0.86	2985	0.6	7.0	2.5	3500
YKK٪7b٪7b0٪7d٪7d	630	73	94.6	0.87	2985	0.6	7.0	2.5	3550
YKK٪7b٪7b0٪7d٪7d	710	83	94.7	0.87	2985	0.6	7.0	2.5	3600
YKK٪7b٪7b0٪7d٪7d	800	93	94.8	0.88	2985	0.6	7.0	2.5	3650
YKK450-2	900	105	95.0	0.88	2985	0.6	7.0	2.5	3750
YKK500-2	900	105	95.0	0.87	2985	0.6	7.0	2.5	4790
YKK500-2	1000	116	95.1	0.87	2985	0.6	7.0	2.5	4970
YKK٪7b٪7b0٪7d٪7d	1120	130	95.2	0.87	2985	0.6	7.0	2.5	5150
YKK٪7b٪7b0٪7d٪7d	1250	145	95.3	0.87	2985	0.6	7.0	2.5	5330
YKK٪7b٪7b0٪7d٪7d	1400	160	95.4	0.88	2985	0.6	7.0	2.5	5380
YKK٪7b٪7b0٪7d٪7d	1400	160	95.4	0.88	2985	0.6	7.0	2.5	5410
YKK560-2	1600	183	95.5	0.88	2985	0.6	7.0	2.5	5730
YKK٪7b٪7b0٪7d٪7d	1800	206	95.6	0.88	2985	0.6	7.0	2.5	6050
YKK560-2	2000	220	95.7	0.88	2985	0.6	7.0	2.5	6450
YKK٪7b٪7b0٪7d٪7d	2000	228	95.7	0.88	2985	0.6	7.0	2.5	8480
YKK630-2	2240	256	95.8	0.88	2985	0.6	7.0	2.5	8840
YKK٪7b٪7b0٪7d٪7d	2500	285	96.9	0.88	2985	0.6	7.0	2.5	9210
YKK630-2	2800	22	92.8	0.85	2985	0.7	6.5	2.0	9800
YKK٪7b٪7b0٪7d٪7d	185	22	92.8	0.85	1485	0.7	6.5	2.0	2060
YKK٪7b٪7b0٪7d٪7d	200	24	92.9	0.85	1485	0.7	6.5	2.0	2100
YKK٪7b٪7b0٪7d٪7d	220	27	93.0	0.85	1485	0.7	6.5	2.0	2170
YKK355-4	250	30	93.1	0.85	1485	0.7	6.5	2.0	2220
YKK٪7b٪7b0٪7d٪7d	280	34	93.2	0.86	1485	0.7	6.5	2.0	2320
YKK٪7b٪7b0٪7d٪7d	280	34	93.2	0.86	1485	0.7	6.5	2.0	2750
YKK٪7b٪7b0٪7d٪7d	315	38	93.3	0.86	1485	0.7	6.5	2.0	2800
YKK٪7b٪7b0٪7d٪7d	355	42	93.5	0.86	1485	0.7	6.5	2.0	2880
YKK400-4	400	48	93.7	0.86	1485	0.7	6.5	2.0	3000
YKK400-4	450	53	93.9	0.86	1485	0.7	6.5	2.0	3070
YKK٪7b٪7b0٪7d٪7d	500	59	94.0	0.86	1485	0.7	6.5	2.0	3160
YKK٪7b٪7b0٪7d٪7d	500	69	94.0	0.86	1491	0.7	6.5	2.0	2540
YKK450-4	60	66	94.2	0.86	1491	0.7	6.5	2.0	3610
YKK450-4	630	75	94.4	0.86	1491	0.7	6.5	2.0	3670
YKK٪7b٪7b0٪7d٪7d	710	84	84.6	0.80	1481	0.7	6.5	2.0	3970
YKK٪7b٪7b0٪7d٪7d	800	93	94.8	0.87	1491	0.7	6.5	2.0	4270
YKK٪7b٪7b0٪7d٪7d	800	93	94.8	0.87	1491	0.7	6.5	2.0	4610

داده های فنی موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (6KV)
تایپ کنید	قدرت نامی (کیلووات)	جریان نامی (A)	بار نامی			گشتاور قفل	جریان قفل	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	900	105	94.9	0.87	1491	0.7	6.5	2.0	4750
YKK٪7b٪7b0٪7d٪7d	1000	115	95.0	0.87	1491	0.7	6.5	2.0	4890
YKK٪7b٪7b0٪7d٪7d	1120	130	95.1	0.87	1491	0.7	6.5	2.0	5030
YKK500-4	1250	144	98.2	0.88	1491	0.6	6.5	2.0	5870
YKK٪7b٪7b0٪7d٪7d	1250	144	95.2	0.88	1491	0.6	6.5	2.0	6110
YKK٪7b٪7b0٪7d٪7d	1400	160	95.3	0.88	1491	0.6	6.5	2.0	6620
YKK٪7b٪7b0٪7d٪7d	1600	183	95.4	0.88	1491	0.6	6.5	2.0	6810
YKK٪7b٪7b0٪7d٪7d	1800	208	95.5	0.88	1491	0.6	6.5	2.0	7770
YKK٪7b٪7b0٪7d٪7d	1800	206	95.5	0.88	1491	0.6	6.5	2.0	7970
YKK٪7b٪7b0٪7d٪7d	2000	229	95.6	0.88	1491	0.6	6.5	2.0	8370
YKK٪7b٪7b0٪7d٪7d	2240	256	95.7	0.88	1491	0.6	6.5	2.0	8870
YKK٪7b٪7b0٪7d٪7d	2500	285	95.8	0.88	1491	0.6	6.5	2.0	9370
YKK٪7b٪7b0٪7d٪7d	185	23	92.4	0.82	985	0.7	6.0	2.0	2110
YKK٪7b٪7b0٪7d٪7d	200	25	92.6	0.82	985	0.7	6.0	2.0	2150
YKK٪7b٪7b0٪7d٪7d	220	28	92.8	0.82	985	0.7	6.0	2.0	2200
YKK٪7b٪7b0٪7d٪7d	220	28	92.8	0.82	985	0.7	6.0	2.0	2790
YKK٪7b٪7b0٪7d٪7d	230	31	93.0	0.82	985	0.7	6.0	2.0	2840
YKK٪7b٪7b0٪7d٪7d	280	38	93.3	0.82	985	0.7	6.0	2.0	2880
YKK٪7b٪7b0٪7d٪7d	315	38	93.5	0.82	985	0.7	6.0	2.0	2890
YKK٪7b٪7b0٪7d٪7d	355	44	93.7	0.83	985	0.7	6.0	2.0	3300
YKK٪7b٪7b0٪7d٪7d	355	44	93.7	0.83	991	0.7	6.0	2.0	3520
YKK٪7b٪7b0٪7d٪7d	400	49	93.8	0.83	991	0.7	6.0	2.0	3570
YKK٪7b٪7b0٪7d٪7d	450	55	94.1	0.83	991	0.7	6.0	2.0	3670
YKK٪7b٪7b0٪7d٪7d	500	61	94.3	0.83	991	0.7	6.0	2.0	3780
YKK٪7b٪7b0٪7d٪7d	560	68	94.4	0.84	991	0.7	6.0	2.0	4010
YKK500-6	560	68	94.4	0.84	991	0.7	6.0	2.0	4710
YKK٪7b٪7b0٪7d٪7d	630	76	94.5	0.84	991	0.7	6.0	2.0	4780
YKK٪7b٪7b0٪7d٪7d	710	86	94.8	0.84	991	0.7	0.0	2.0	4960
YKK٪7b٪7b0٪7d٪7d	800	96	94.9	0.84	991	0.7	6.0	2.0	5130
YKK٪7b٪7b0٪7d٪7d	900	107	95.0	0.85	991	0.7	6.5	2.0	5840
YKK٪7b٪7b0٪7d٪7d	900	107	95.0	0.85	991	0.7	6.5	2.0	6530
YKK٪7b٪7b0٪7d٪7d	1000	119	95.1	0.85	091	0.7	6.5	2.0	6660
YKK560-6	1120	133	95.2	0.85	991	0.7	6.5	2.0	6750
YKK٪7b٪7b0٪7d٪7d	1250	147	95.3	0.86	991	0.7	6.5	2.0	6960
YKK٪7b٪7b0٪7d٪7d	1250	147	95.3	0.86	992	0.7	6.5	2.0	7900
YKK٪7b٪7b0٪7d٪7d	1400	164	95.4	0.86	992	0.7	6.5	2.0	8760
YKK٪7b٪7b0٪7d٪7d	1600	187	95.5	0.86	992	0.7	6.5	2.0	9090
YKK٪7b٪7b0٪7d٪7d	1800	210	95.7	0.86	992	0.7	6.5	2.0	9900
YKK٪7b٪7b0٪7d٪7d	185	25	92.5	0.78	735	0.8	5.5	2.0	2700
YKK٪7b٪7b0٪7d٪7d	200	27	92.7	0.78	735	0.8	5.5	2.0	2840
YKK٪7b٪7b0٪7d٪7d	220	29	92.9	0.78	735	0.8	5.5	2.0	2680
YKK٪7b٪7b0٪7d٪7d	250	33	93.0	0.79	735	0.8	5.5	2.0	3100
YKK٪7b٪7b0٪7d٪7d	280	38	93.2	0.79	735	0.8	5.5	2.0	3220
YKK٪7b٪7b0٪7d٪7d	250	33	93.0	0.79	735	0.8	5.5	2.0	3420
YKK٪7b٪7b0٪7d٪7d	280	36	93.2	0.79	735	0.8	5.5	2.0	3510
YKK٪7b٪7b0٪7d٪7d	315	41	93.4	0.79	735	0.8	5.5	2.0	3700
YKK٪7b٪7b0٪7d٪7d	355	46	93.5	0.79	735	0.8	5.5	2.0	3810
YKK٪7b٪7b0٪7d٪7d	400	51	93.7	0.80	735	0.8	5.5	2.0	3830
YKK٪7b٪7b0٪7d٪7d	400	51	93.7	0.80	741	0.8	5.5	2.0	4500
YKK٪7b٪7b0٪7d٪7d	450	57	94.1	0.81	741	0.8	5.5	2.0	4640

داده های فنی موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (6KV)
تایپ کنید	قدرت نامی (کیلووات)	جریان نامی (A)	بار نامی			گشتاور قفل	جریان قفل	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK500-8	500	63	94.4	0.81	741	0.8	5.5	2.0	4790
YKK٪7b٪7b0٪7d٪7d	560	70	94.6	0.81	741	0.8	5.5	2.0	4930
YKK٪7b٪7b0٪7d٪7d	630	78	94.7	0.82	741	0.7	6.0	2.0	5340
YKK٪7b٪7b0٪7d٪7d	630	78	94.7	0.82	741	0.7	6.0	2.0	5850
YKK٪7b٪7b0٪7d٪7d	710	88	94.8	0.82	741	0.7	6.0	2.0	6020
YKK٪7b٪7b0٪7d٪7d	800	98	94.9	0.83	741	0.7	6.0	2.0	6240
YKK560-8	900	109	95.0	0.84	741	0.7	6.0	2.0	6760
YKK٪7b٪7b0٪7d٪7d	900	109	95.0	0.84	741	0.7	6.0	2.0	7070
YKK٪7b٪7b0٪7d٪7d	1000	120	95.1	0.84	741	0.7	6.0	2.0	7420
YKK٪7b٪7b0٪7d٪7d	1120	135	95.2	0.84	741	0.7	6.0	2.0	7760
YKK٪7b٪7b0٪7d٪7d	1250	150	95.4	0.84	741	0.7	6.0	2.0	8110
YKK630-8	1400	167	95.6	0.84	741	0.7	6.0	2.0	9100
YKK٪7b٪7b0٪7d٪7d	185	26	91.7	0.75	590	0.8	5.5	2.0	3450
YKK٪7b٪7b0٪7d٪7d	200	28	91.9	0.75	590	0.8	5.5	2.0	3500
YKK٪7b٪7b0٪7d٪7d	220	31	92.1	0.75	590	0.8	5.5	2.0	3560
YKK٪7b٪7b0٪7d٪7d	250	35	92.3	0.75	590	0.8	5.5	2.0	3620
YKK٪7b٪7b0٪7d٪7d	280	38	92.5	0.75	590	0.8	5.5	2.0	3740
YKK٪7b٪7b0٪7d٪7d	315	43	92.8	0.76	590	0.8	5.5	2.0	3940
YKK٪7b٪7b0٪7d٪7d	315	43	92.8	0.76	593	0.8	5.5	2.0	4570
YKK٪7b٪7b0٪7d٪7d	355	48	93.0	0.76	593	0.8	5.5	2.0	4650
YKK٪7b٪7b0٪7d٪7d	400	54	93.3	0.76	593	0.8	5.5	2.0	4790
YKK٪7b٪7b0٪7d٪7d	450	61	93.4	0.76	593	0.8	5.5	2.0	4930
YKK٪7b٪7b0٪7d٪7d	500	66	93.6	0.78	593	0.8	5.5	2.0	5100
YKK500-10	560	74	93.7	0.78	593	0.7	6.0	2.0	5380
YKK٪7b٪7b0٪7d٪7d	560	74	93.7	0.78	593	0.7	6.0	2.0	6390
YKK٪7b٪7b0٪7d٪7d	630	83	93.8	0.78	593	0.7	6.0	2.0	6570
YKK٪7b٪7b0٪7d٪7d	710	93	94.0	0.78	593	0.7	6.0	2.0	7030
YKK560-10	800	102	94.2	0.80	593	0.7	6.0	2.0	7430
YKK٪7b٪7b0٪7d٪7d	800	102	94.2	0.80	593	0.7	6.0	2.0	7790
YKK630-10	900	115	94.3	0.80	593	0.7	6.0	2.0	8090
YKK٪7b٪7b0٪7d٪7d	1000	127	94.4	0.80	593	0.7	6.0	2.0	8430
YKK٪7b٪7b0٪7d٪7d	1120	140	94.6	0.80	593	0.7	6.0	2.0	8820
YKK٪7b٪7b0٪7d٪7d	185	27	91.8	0.70	490	0.8	5.5	2.0	3900
YKK٪7b٪7b0٪7d٪7d	200	30	92.0	0.70	490	0.8	5.5	2.0	3920
YKK٪7b٪7b0٪7d٪7d	220	32	92.2	0.72	490	0.8	5.5	2.0	3980
YKK٪7b٪7b0٪7d٪7d	220	32	92.2	0.72	490	0.8	5.5	2.0	4680
YKK500-12	250	36	92.5	0.72	490	0.8	5.5	2.0	4840
YKK٪7b٪7b0٪7d٪7d	280	40	92.7	0.72	490	0.8	5.5	2.0	4980
YKK٪7b٪7b0٪7d٪7d	315	45	92.8	0.72	490	0.8	5.5	2.0	5220
YKK٪7b٪7b0٪7d٪7d	355	50	93.0	0.74	490	0.8	5.5	2.0	5450
YKK٪7b٪7b0٪7d٪7d	400	56	93.3	0.74	490	0.7	6.0	2.0	5700
YKK560-12	400	56	93.3	0.74	494	0.7	6.0	2.0	6130
YKK٪7b٪7b0٪7d٪7d	450	63	93.4	0.74	494	0.7	6.0	2.0	6390
YKK٪7b٪7b0٪7d٪7d	500	69	93.7	0.74	494	0.7	6.0	2.0	6630
YKK٪7b٪7b0٪7d٪7d	560	76	93.8	0.76	494	0.7	6.0	2.0	6930
YKK٪7b٪7b0٪7d٪7d	560	76	93.8	0.76	494	0.7	6.0	2.0	8240
YKK630-12	630	85	93.9	0.76	494	0.7	6.0	2.0	8450
YKk٪7b٪7b0٪7d٪7d	710	96	94.0	0.76	494	0.7	6.0	2.0	8670
YKK٪7b٪7b0٪7d٪7d	800	108	94.2	0.76	494	0.7	6.0	2.0	9110

ابعاد ظاهری و نصب موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (6KV)
قاب	قطب	ابعاد و تلورانس های نصب																		ابعاد (محدود)
		A		B		C		D		E		F		G		H		K		پس از میلاد	پس از میلاد	Hd	L
		اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید
355	2	630	±14	900	1	315	±4.0	80	·0.030 ·0.011	170	±050	22	0 -0062	71	0 -02	355	0 -1.0	28	0 +0.52	1120	1000	1500	2450
	4-6							100	·0.035 ·0.013	210	±057	28		90					+0.62 0
400	2	710	±1.75	1000	±1.75	375		90		170	±050	25		81		400		35		1260	1050	1700	2600
	4-12					335		110		210	±0.57	28		100
450	2	800		1120		400		100						90		450				1420	1120	1900	2900
	4					355		120				32	0 -0.062	109
	6-12							130	·0.040 ·0.015	250				119
500	2	900	±2.10	1250	±2.10	560		110	·0.035 ·0.013	210		28	0 -0.052	100		500		42		1600	1200	2200	3300
	4					475		130	·0.040 ·0.015	250		32	0 -0.062	119
	6-12							140				36		128	0 -03
560	2	1000		1400		560		130				32		119	0 -02	560				1800	1260	2400	3560
	4					500		150				36		138	0 -03
	6-12							160		300	±065	40		147
630	2	1120		1600		560		140		250	±057	38		128		630		48		2000	1360	2720	3800
	4					530		170		300	±0.65	40		157
	6-12							180				45		165

داده های فنی موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (10KV)
تایپ کنید	قدرت نامی (کیلووات)	جریان نامی (A)	تحت بار نامی			گشتاور قفل	جریان قفل	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r/min)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK400-2	200	15	93.1	0.85	2980	0.6	7.0	1.8	3320
YKK٪7b٪7b0٪7d٪7d	220	16	93.2	0.85	2980	0.6	7.0	1.8	3380
YKK٪7b٪7b0٪7d٪7d	250	18	93.3	0.85	2980	0.6	7.0	1.8	3430
YKK400-2	280	20	93.4	0.85	2980	0.6	7.0	1.8	3480
YKK٪7b٪7b0٪7d٪7d	315	23	93.5	0.86	2980	0.6	7.0	1.8	3500
YKK٪7b٪7b0٪7d٪7d	355	26	93.6	0.86	2980	0.6	7.0	1.8	3530
YKK٪7b٪7b0٪7d٪7d	400	29	93.8	0.86	2980	0.6	7.0	1.8	3560
YKK٪7b٪7b0٪7d٪7d	450	32	93.9	0.86	2980	0.6	7.0	1.8	3680
YKK٪7b٪7b0٪7d٪7d	500	36	94.0	0.86	2980	0.6	7.0	1.8	3790
YKK٪7b٪7b0٪7d٪7d	560	40	94.1	0.86	2980	0.6	7.0	1.8	3900
YKK٪7b٪7b0٪7d٪7d	630	43.2	94.7	0.89	2980	0.6	7.0	1.8	4360
YKK٪7b٪7b0٪7d٪7d	710	48.5	94.8	0.86	2980	0.6	7.0	1.8	4560
YKK٪7b٪7b0٪7d٪7d	630	45	94.2	0.89	2985	0.6	7.0	1.8	5230
YKK٪7b٪7b0٪7d٪7d	710	50	94.5	0.87	2985	0.6	7.0	1.8	5360
YKK٪7b٪7b0٪7d٪7d	800	56	94.6	0.87	2985	0.6	7.0	1.8	5550
YKK٪7b٪7b0٪7d٪7d	900	63	94.7	0.87	2985	0.6	7.0	1.8	5640
YKK٪7b٪7b0٪7d٪7d	1000	70	94.8	0.87	2985	0.6	7.0	1.8	5870
YKK٪7b٪7b0٪7d٪7d	1120	75	95.1	0.89	2983	0.6	7.0	1.8	6040
YKK٪7b٪7b0٪7d٪7d	1250	84	95.3	0.89	2983	0.6	7.0	1.8	6240
YKK٪7b٪7b0٪7d٪7d	1120	78	95.0	0.87	2983	0.6	7.0	1.8	6950
YKK٪7b٪7b0٪7d٪7d	1250	86	95.2	0.88	2983	0.6	7.0	1.8	7110
YKK٪7b٪7b0٪7d٪7d	1400	97	95.3	0.88	2983	0.6	7.0	1.8	7280
YKK٪7b٪7b0٪7d٪7d	1600	109	95.2	0.89	2983	0.6	7.0	1.8	7770
YKK٪7b٪7b0٪7d٪7d	1800	122	95.5	0.89	2983	0.6	7.0	1.8	7940
YKK٪7b٪7b0٪7d٪7d	1600	109	95.4	0.89	2983	0.6	7.0	1.8	9640
YKK٪7b٪7b0٪7d٪7d	1800	122	95.5	0.89	2983	0.6	7.0	1.8	9870
YKK٪7b٪7b0٪7d٪7d	2000	136	95.6	0.89	2983	0.6	7.0	1.8	10140
YKK٪7b٪7b0٪7d٪7d	2240	150	95.6	0.90	2983	0.6	7.0	1.8	10470
YKK٪7b٪7b0٪7d٪7d	2500	167	95.6	0.90	2983	0.6	7.0	1.8	10960
YKK٪7b٪7b0٪7d٪7d	2800	187	95.6	0.90	2983	0.6	7.0	1.8	11520
YKK٪7b٪7b0٪7d٪7d	220	16	92.1	0.84	1488	0.7	7.0	1.8	3070
YKK٪7b٪7b0٪7d٪7d	250	18	92.3	0.85	1488	0.7	7.0	1.8	3120
YKK٪7b٪7b0٪7d٪7d	280	21	92.5	0.85	1488	0.7	7.0	1.8	3170
YKK٪7b٪7b0٪7d٪7d	315	23	92.7	0.85	1488	0.7	7.0	1.8	3230
YKK٪7b٪7b0٪7d٪7d	356	26	92.9	0.85	1488	0.7	7.0	1.8	3300
YKK٪7b٪7b0٪7d٪7d	220	17	92.9	0.82	1488	0.7	6.5	1.8	3480
YKK450-4	250	19	93.0	0.83	1488	0.7	6.5	1.8	3510
YKK٪7b٪7b0٪7d٪7d	280	21	93.1	0.83	1488	0.7	6.5	1.8	3540
YKK٪7b٪7b0٪7d٪7d	315	23	93.2	0.84	1488	0.7	6.5	1.8	3570
YKK450-4	355	26	93.3	0.85	1488	0.7	6.5	1.8	3600

داده های فنی موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (10KV)
تایپ کنید	قدرت نامی (کیلووات)	جریان نامی (A)	تحت بار نامی			گشتاور قفل	جریان قفل	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	400	29	93.5	0.85	1488	0.7	6.5	1.8	3630
YKK٪7b٪7b0٪7d٪7d	450	33	93.8	0.85	1488	0.7	6.5	1.8	3690
YKK٪7b٪7b0٪7d٪7d	500	36	93.9	0.85	1488	0.7	6.5	1.8	3740
YKK٪7b٪7b0٪7d٪7d	560	40	94.1	0.86	1488	0.7	6.5	1.8	3890
YKK٪7b٪7b0٪7d٪7d	630	45	94.2	0.86	1488	0.7	6.5	1.8	4040
YKK٪7b٪7b0٪7d٪7d	560	41	94.0	0.85	1488	0.7	6.5	1.8	4460
YKK٪7b٪7b0٪7d٪7d	630	46	94.2	0.85	1488	0.7	6.5	1.8	4550
YKK٪7b٪7b0٪7d٪7d	710	51	94.4	0.88	1488	0.7	6.5	1.8	4690
YKK٪7b٪7b0٪7d٪7d	800	57	94.5	0.86	1488	0.7	6.5	1.8	4820
YKK٪7b٪7b0٪7d٪7d	900	63	94.6	0.87	1488	0.7	6.5	1.8	5120
YKK٪7b٪7b0٪7d٪7d	1000	70	94.8	0.87	1488	0.7	6.5	1.8	5360
YKK٪7b٪7b0٪7d٪7d	900	63	94.6	0.87	1491	0.6	6.5	1.8	5490
YKK٪7b٪7b0٪7d٪7d	1000	70	94.7	0.87	1491	0.6	6.5	1.8	6370
YKK٪7b٪7b0٪7d٪7d	1120	78	95.0	0.87	1491	0.6	6.5	1.8	6570
YKK٪7b٪7b0٪7d٪7d	1250	86	95.1	0.88	1491	0.6	6.5	1.8	6770
YKK٪7b٪7b0٪7d٪7d	1400	96	95.4	0.88	1491	0.6	6.5	1.8	7140
YKK٪7b٪7b0٪7d٪7d	1600	109	95.5	0.88	1491	0.6	6.5	1.8	7500
YKK٪7b٪7b0٪7d٪7d	1400	97	95.2	0.88	1491	0.6	6.5	1.8	7570
YKK٪7b٪7b0٪7d٪7d	1600	110	95.3	0.88	1491	0.6	6.5	1.8	7870
YKK٪7b٪7b0٪7d٪7d	1800	124	95.4	0.88	1491	0.6	6.5	1.8	8270
YKK٪7b٪7b0٪7d٪7d	2000	138	95.5	0.88	1491	0.6	6.5	1.8	8670
YKK٪7b٪7b0٪7d٪7d	2240	152	95.5	0.89	1491	0.6	6.5	1.8	9170
YKK630-4	2500	169	95.5	0.89	1491	0.6	6.5	1.8	9670
YKK٪7b٪7b0٪7d٪7d	200	16	91.9	0.77	991	0.7	6.0	1.8	3020
YKK٪7b٪7b0٪7d٪7d	220	18	92.1	0.77	991	0.7	6.0	1.8	3110
YKK٪7b٪7b0٪7d٪7d	250	20	92.2	0.77	991	0.7	6.0	1.8	3240
YKK٪7b٪7b0٪7d٪7d	220	18	92.3	0.79	991	0.7	6.0	1.8	3020
YKK٪7b٪7b0٪7d٪7d	250	20	92.4	0.79	991	0.7	6.0	1.8	3420
YKK٪7b٪7b0٪7d٪7d	280	22	92.5	0.79	991	0.7	6.0	1.8	3500
YKK٪7b٪7b0٪7d٪7d	315	24	92.6	0.81	991	0.7	6.0	1.8	3600
YKK٪7b٪7b0٪7d٪7d	355	27	92.9	0.82	991	0.7	6.0	1.8	3750
YKK٪7b٪7b0٪7d٪7d	400	30	93.1	0.82	991	0.7	6.0	1.8	3300
YKK٪7b٪7b0٪7d٪7d	450	33	94.4	0.84	988	0.7	6.0	1.8	4000
YKK450-6	500	36	94.5	0.84	988	0.7	6.0	1.8	4200
YKK٪7b٪7b0٪7d٪7d	450	34	93.3	0.82	991	0.7	6.0	1.8	4500
YKK500-6	500	38	93.7	0.82	991	0.7	6.0	1.8	4650
YKK٪7b٪7b0٪7d٪7d	560	42	93.9	0.83	991	0.7	6.0	1.8	4800
YKK٪7b٪7b0٪7d٪7d	630	47	94.2	0.83	991	0.7	6.0	1.8	5000
YKK٪7b٪7b0٪7d٪7d	710	51.5	94.4	0.84	991	0.7	6.0	1.8	5200
YKK٪7b٪7b0٪7d٪7d	710	53	94.4	0.83	983	0.7	65	1.8	6400

داده های فنی موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (10KV)
تایپ کنید	قدرت نامی (کیلووات)	جریان نامی (A)	بار نامی			گشتاور قفل	جریان قفل	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور پت شده	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	800	59	94.5	0.83	993	0.7	6.5	1.8	6700
YKK560-6	900	66	94.7	0.84	993	0.7	6.5	1.8	6950
YKK٪7b٪7b0٪7d٪7d	1000	73	94.8	0.84	993	0.7	6.5	1.8	7300
YKK560-6	1120	80	94.9	0.85	993	0.7	6.5	1.8	7600
YKK٪7b٪7b0٪7d٪7d	1250	89	95.1	0.85	993	0.7	6.5	1.8	7900
YKK٪7b٪7b0٪7d٪7d	1120	81	94.9	0.84	993	0.7	6.5	1.8	8480
YKK٪7b٪7b0٪7d٪7d	1250	90	96.0	0.85	993	0.7	6.5	1.8	8680
YKK٪7b٪7b0٪7d٪7d	1400	100	95.1	0.85	993	0.7	6.5	1.8	9080
YKK٪7b٪7b0٪7d٪7d	1600	114	96.3	0.85	993	0.7	6.5	1.8	9480
YKK٪7b٪7b0٪7d٪7d	1800	126	95.4	0.86	993	0.7	6.5	1.8	10100
YKK٪7b٪7b0٪7d٪7d	220	19	92.3	0.75	740	0.8	5.5	1.8	3830
YKK٪7b٪7b0٪7d٪7d	250	21	92.4	0.75	740	0.8	5.5	1.8	3990
YKK٪7b٪7b0٪7d٪7d	280	24	92.5	0.75	740	0.8	5.5	1.8	4100
YKK٪7b٪7b0٪7d٪7d	315	26	92.7	0.76	740	0.8	5.5	1.8	4250
YKK٪7b٪7b0٪7d٪7d	280	24	92.5	0.75	740	0.8	5.5	1.8	4250
YKK٪7b٪7b0٪7d٪7d	315	26	92.7	0.76	740	0.8	5.5	1.8	4360
YKK٪7b٪7b0٪7d٪7d	355	29	93.0	0.76	740	0.8	5.5	1.8	4470
YKK500-8	400	32	90.1	0.77	740	0.8	5.5	1.8	4630
YKK٪7b٪7b0٪7d٪7d	450	36	93.4	0.77	740	0.8	5.5	1.8	4990
YKK٪7b٪7b0٪7d٪7d	500	39	98.7	0.79	740	0.8	5.5	1.8	5150
YKK٪7b٪7b0٪7d٪7d	560	43.5	93.9	0.79	740	0.8	5.5	1.8	5300
YKK٪7b٪7b0٪7d٪7d	500	40	93.6	0.78	745	0.7	6.0	1.8	6070
YKK٪7b٪7b0٪7d٪7d	560	44	93.7	0.78	745	0.7	6.0	1.8	6410
YKK٪7b٪7b0٪7d٪7d	650	48	94.2	0.81	745	0.7	6.0	1.8	6670
YKK٪7b٪7b0٪7d٪7d	710	54	94.3	0.81	745	0.7	6.0	1.8	6870
YKK٪7b٪7b0٪7d٪7d	800	58.8	94.5	0.83	745	0.7	6.0	1.8	7080
YKK٪7b٪7b0٪7d٪7d	900	66.2	94.5	0.83	745	0.7	6.0	1.8	7350
YKK٪7b٪7b0٪7d٪7d	800	61	94.4	0.81	745	0.7	6.0	1.8	7650
YKK٪7b٪7b0٪7d٪7d	900	68	94.5	0.81	745	0.7	6.0	1.8	8330
YKK٪7b٪7b0٪7d٪7d	1000	74	94.8	0.82	745	0.7	6.0	1.8	8680
YKK٪7b٪7b0٪7d٪7d	1120	83	95.0	0.82	745	0.7	6.0	1.8	8910
YKK٪7b٪7b0٪7d٪7d	1250	91	95.1	0.83	745	0.7	6.0	1.8	9230
YKK٪7b٪7b0٪7d٪7d	1400	102	95.1	0.83	745	0.7	6.0	1.8	9610
YKK٪7b٪7b0٪7d٪7d	220	19	92.1	0.72	591	0.8	5.5	1.8	4440
YKK٪7b٪7b0٪7d٪7d	250	22	92.2	0.72	591	0.8	5.5	1.8	4740
YKK٪7b٪7b0٪7d٪7d	280	24	92.3	0.73	591	0.8	5.5	1.8	4830
YKK٪7b٪7b0٪7d٪7d	315	27	92.6	0.73	581	0.8	5.5	1.8	5020

داده های فنی موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (10KV)
تایپ کنید	قدرت نامی (کیلووات)	جریان نامی (A)	بار نامی			گشتاور قفل	جریان قفل	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	365	30	92.8	0.74	591	0.8	5.5	1.8	5240
YKK٪7b٪7b0٪7d٪7d	400	34	93.0	0.74	591	0.8	5.5	1.8	5410
YKK٪7b٪7b0٪7d٪7d	450	36.3	94.0	0.76	591	0.8	5.5	1.8	5530
YKK٪7b٪7b0٪7d٪7d	450	37	93.2	0.76	595	0.7	6.0	1.8	6310
YKK٪7b٪7b0٪7d٪7d	500	41	93.4	0.76	595	0.7	6.0	1.8	6620
YKK٪7b٪7b0٪7d٪7d	560	45	93.5	0.77	595	0.7	6.0	1.8	6830
YKK٪7b٪7b0٪7d٪7d	630	51	93.7	0.77	595	0.7	6.0	1.8	7090
YKK٪7b٪7b0٪7d٪7d	710	55.9	94.0	0.78	595	0.7	6.0	1.8	7360
YKK٪7b٪7b0٪7d٪7d	710	57	93.9	0.77	595	0.7	6.0	1.8	8150
YKK٪7b٪7b0٪7d٪7d	800	62	94.3	0.79	595	0.7	6.0	1.8	8260
YKK٪7b٪7b0٪7d٪7d	900	70	94.5	0.79	595	0.7	6.0	1.8	8530
YKK٪7b٪7b0٪7d٪7d	1000	77	94.6	0.79	595	0.7	6.0	1.8	8800
YKK٪7b٪7b0٪7d٪7d	1120	86	95.2	0.79	595	0.7	6.0	1.8	910
YKK500-12	220	20	92.0	0.71	491	0.8	5.5	1.8	5180
YKK٪7b٪7b0٪7d٪7d	250	22	92.1	0.71	491	0.8	5.5	1.8	5260
YKK٪7b٪7b0٪7d٪7d	280	25	92.2	072	491	0.8	5.5	1.8	5410
YKK٪7b٪7b0٪7d٪7d	315	26.9	92.6	0.73	491	0.8	5.5	1.8	5690
YKK٪7b٪7b0٪7d٪7d	315	28	92.3	0.72	493	0.7	6.0	1.8	6410
YKK٪7b٪7b0٪7d٪7d	355	31	92.5	0.72	493	0.7	6.0	1.8	6510
YKK٪7b٪7b0٪7d٪7d	400	35	92.7	0.72	493	0.7	6.0	1.8	6560
YKK٪7b٪7b0٪7d٪7d	450	39	92.9	0.72	493	0.7	6.0	1.8	6830
YKK٪7b٪7b0٪7d٪7d	500	42.3	93.2	0.73	493	0.7	6.0	1.8	7090
YKK٪7b٪7b0٪7d٪7d	500	43	93.2	0.72	493	0.7	6.0	1.8	8420
YKK٪7b٪7b0٪7d٪7d	560	47	93.5	0.73	493	0.7	6.0	1.8	862
YKK630-12	630	53	93.7	0.73	493	0.7	6.0	1.8	8820
YKK٪7b٪7b0٪7d٪7d	710	60	93.9	0.73	493	0.7	6.0	1.8	9200
YKK٪7b٪7b0٪7d٪7d	800	65.3	94.2	0.75	493	0.7	6.0	1.8	9470
YKK٪7b٪7b0٪7d٪7d	900	73.5	94.2	0.75	493	0.7	6.0	1.8	9830

ابعاد ظاهری و نصب موتور سه فاز ناهمزمان فشار قوی متوسط سری YKK (10KV)
قاب	لهستانی ها	ابعاد و تلورانس های نصب																		ابعاد (محدود)
		A		B		C		D		E		F		G		H		K		پس از میلاد	پس از میلاد	Hd	L
		اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید	اندازه پایه	انحراف را محدود کنید
400	2	710	±1.75	1000	±1.75	375	±4.0	90		170	±0.50	25	0 -0.052	81	0 -0.2	400	0 -1.0	35	+062 0	1260	1050	1700	2600
	4-6					335		110		210	+057	28		100									2400
450	2	800		1120		400		90	·0.035 ·0.013	170	±050	25		81		450		35		1300	1100	1900	2600
	4-8					355		110		210	±0.57	28		100
500	2	900	±2.10	1250	±2.10	560		110		210		28		90		500		42		1420	1150	2200	2900
	4					475		120				32	0 -0.062	109
	6-12							130	·0.040 ·0.015	250				119
560	2	1000		1400		560		130		250		32		119		560		42		1600	1250	2400	3200
	4					500		150				36		138	0 -03
	6-12							160		300	±0.68	40		147
630	2	1120		1600		560		140		250	±0.57	36		128		630		48		1800	1300	2700	3500
	4					530		170		300	±0.65	40		157
	6-12							180				45		165

موتور ناهمزمان سه فاز ولتاژ بالا سری YKK (H710-1000)

بررسی اجمالی محصول

موتور ناهمزمان سه فاز ولتاژ بالا سری YKK (H{0}}) دارای چهار ارتفاع مرکزی از H710 تا H1000 است. ولتاژ 6 ولت و 10 کیلو ولت.
این سری از موتورها با تکنولوژی آنالیز پیشرفته توسعه یافته اند. مواد با کیفیت بالا و فناوری پردازش علمی در ساخت مورد استفاده قرار می گیرد، که باعث می شود سری موتورها دارای مزایای راندمان بالا، سر و صدای کم، لرزش کم، قابلیت اطمینان و نصب و نگهداری راحت باشند.
این سری از موتورها به طور کامل با استانداردهای بین المللی GB75 "رده بندی و عملکرد موتورهای دوار"، GB10009 "روش تعیین و محدودیت های نویز موتور چرخشی"، GB10093 "روش تعیین و محدودیت های نویز موتور چرخشی قسمت 3: محدودیت های نویز"، GB10 مطابقت دارد. اندازه گیری، ارزیابی و حدود مکانیک لرزش موتورهای با ارتفاع مرکزی شفت 50 میلی متر و بالاتر و استانداردهای EC مرتبط.

دستورالعمل سفارش

◆ پارامترهای اساسی

(1) ولتاژ نامی: 6KV یا 10KV (ولتاژ ویژه را می توان با توجه به نیاز تولید کرد)
(2) فرکانس امتیازی: 50 هرتز (60 هرتز را می توان با توجه به نیاز تولید کرد)
(3) سیستم کار: S1 کار مداوم
(4) سطح حفاظت: IP44 یا IP54
(5) روش خنک کننده: IC611 (موتور فرکانس متغیر ولتاژ بالا IC616 یا C666 است)
(6) روش نصب ساختار موتور: IMB3
(7) سطح عایق: سطح F
◆توضیحات مدل (به عنوان مثال YKK710-4)
موتور ناهمزمان سه فاز قفس Y-squirrel; کولر هوا به هوا KK; 710-ارتفاع مرکز موتور 710 میلی متر را نشان می دهد. 4-نماینده 4 سطح است.

◆ ویژگی های ساختاری

(1) این سری از موتورها ظاهری جعبه ای دارد و پایه از صفحات فولادی جوش داده شده است که باعث می شود موتور دارای ویژگی های استحکام خوب و وزن سبک باشد. طراحی بهینه ساختار موتور همچنین باعث می شود سری موتورها به راحتی نصب و نگهداری شوند.
(2) موتورهای سری YKK مجهز به خنک کننده های هوا به هوا در بالای موتور هستند.
(3) پانچ های استاتور و روتور از ورق های فولادی سیلیکونی نورد سرد کم تلفات پانچ می شوند. استاتور یک ساختار فشار خارجی را اتخاذ می کند، سیم پیچ استاتور از مواد عایق کلاس F استفاده می کند، و انتهای سیم پیچ به طور قابل اعتماد ثابت و گره خورده است. پس از اتمام سیم‌کشی انتهایی سیم‌پیچ، باید تحت آزمایش ولتاژ پالس بین چرخشی قرار گیرد و فرآیند آغشته‌سازی فشار خلاء بدون حلال (VP1) پیشرفته بین‌المللی را بپذیرد.
(4) روتور قفس سنجاب دارای دو ساختار است: آلومینیوم ریخته گری و میله های مس. این با استفاده از فرآیندهای پیشرفته و قابل اعتماد آلومینیوم ریخته گری یا جوشکاری تولید می شود و مورد تایید تعادل دینامیکی قرار گرفته است، بنابراین موتور نرم و قابل اطمینان کار می کند.
(5) یاتاقان ها بسته به قدرت و سرعت موتور دو شکل ساختاری دارند: یاتاقان های غلتشی و بلبرینگ های کشویی.

◆ شروع عملکرد

از این سری موتورها می توان برای راندن ماشین آلات مختلف عمومی استفاده کرد. اگر ماشین رانده شده یک پمپ آب یا یک فن با بار سبک باشد و شرایط زیر رعایت شود:
الف) ولتاژ ترمینال موتور در طول فرآیند راه اندازی کمتر از 80٪ ولتاژ نامی نباشد.
(ب) گشتاور مقاومتی فن در سرعت نامی موتور بیشتر از 23% گشتاور نامی موتور نباشد.
اگر بار از الزامات فوق فراتر رود، یا از موتور برای به حرکت درآوردن سایر تجهیزات مکانیکی مانند آسیاب زغال سنگ، نوار نقاله، کارخانه نورد، وینچ و سایر تجهیزات راه اندازی بار سنگین استفاده شود، کاربر ملزم به ارائه الزامات فنی دقیق از جمله ولتاژ پایانه در طول فرآیند راه اندازی موتور، منحنی گشتاور مقاومت بار و ممان اینرسی بار (تبدیل به سرعت موتور)، و غیره، برای تجزیه و تحلیل و تعیین اینکه آیا یک طراحی خاص برای برآوردن الزامات بار مورد نیاز است.

داده های فنی موتور ناهمزمان سه فاز YKK سری بزرگ (6KV)
ارزش طراحی (ارزش واقعی باید تابع نتایج آزمایش کارخانه باشد)
تایپ کنید	قدرت نامی (کیلووات)	جریان استاتور (A)	بار نامی			گشتاور استال	جریان توقف	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r/min)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	2500	271	95.1	0.87	1492	0.5	6.5	1.8	10200
YKK٪7b٪7b0٪7d٪7d	2800	303	95.2	0.87	1492	0.5	6.5	1.8	10700
YKK٪7b٪7b0٪7d٪7d	3150	339	95.3	0.87	1492	0.5	6.5	1.8	11200
YKK٪7b٪7b0٪7d٪7d	3550	382	95.4	0.87	1492	0.5	6.5	1.8	11750
YKK٪7b٪7b0٪7d٪7d	4000	449	95.4	0.87	1492	0.5	6.5	1.8	15910
YKK٪7b٪7b0٪7d٪7d	4500	504	95.6	0.87	1492	0.5	6.5	1.8	16450
YKK800-4	5000	558	95.7	0.87	1492	0.5	6.5	1.8	17120
YKK٪7b٪7b0٪7d٪7d	5600	626	95.8	0.88	1492	0.5	6.5	1.8	20800
YKK٪7b٪7b0٪7d٪7d	6300	701	95.9	0.88	1492	0.5	6.5	1.8	22050
YKK٪7b٪7b0٪7d٪7d	7100	789	96.0	0.88	1492	0.5	6.5	1.8	22830
YKK710-6	1800	218	94.7	0.84	992	0.6	6.5	1.8	11010
YKK٪7b٪7b0٪7d٪7d	2000	242	94.8	0.84	992	0.6	6.5	1.8	11480
YKK٪7b٪7b0٪7d٪7d	2240	271	94.9	0.84	992	0.6	6.5	1.8	12940
YKK٪7b٪7b0٪7d٪7d	2500	302	95.0	0.84	992	0.6	6.5	1.8	12490
YKK٪7b٪7b0٪7d٪7d	2800	337	95.2	0.84	992	0.6	6.5	1.8	13190
YKK٪7b٪7b0٪7d٪7d	2800	337	95.2	0.84	992	0.6	6.5	1.8	14960
YKK٪7b٪7b0٪7d٪7d	3150	379	95.3	0.84	992	0.6	6.5	1.8	16100
YKK٪7b٪7b0٪7d٪7d	3550	427	95.4	0.84	992	0.6	6.5	1.8	16530
YKK٪7b٪7b0٪7d٪7d	4000	480	95.5	0.84	992	0.6	6.5	1.8	16860
YKK٪7b٪7b0٪7d٪7d	4500	534	95.4	0.85	992	0.6	6.5	1.8	21050
YKK٪7b٪7b0٪7d٪7d	5000	593	95.5	0.85	992	0.6	6.5	1.8	21980
YKK٪7b٪7b0٪7d٪7d	5600	664	95.6	0.85	992	0.6	6.5	1.8	23190
YKK٪7b٪7b0٪7d٪7d	6300	746	95.7	0.85	992	0.6	6.5	1.8	30030
YKK1000-6	7100	839	95.8	0.85	992	0.6	6.5	1.8	31700
YKK٪7b٪7b0٪7d٪7d	8000	945	95.9	0.85	992	0.6	6.5	1.8	32820
YKK٪7b٪7b0٪7d٪7d	1400	172	94.4	0.83	745	0.6	6.5	1.8	11690
YKK٪7b٪7b0٪7d٪7d	1600	197	94.5	0.83	745	0.6	6.5	1.8	12800
YKK٪7b٪7b0٪7d٪7d	1800	221	94.6	0.83	745	0.6	6.5	1.8	13310
YKK٪7b٪7b0٪7d٪7d	2000	245	94.7	0.83	745	0.6	6.5	1.8	13910
YKK٪7b٪7b0٪7d٪7d	2000	245	94.7	0.83	745	0.6	6.5	1.8	14960
YKK٪7b٪7b0٪7d٪7d	2240	274	94.8	0.83	745	0.6	6.5	1.8	15560
YKK800-8	2500	306	94.9	0.83	745	0.6	6.5	1.8	17270
YKK٪7b٪7b0٪7d٪7d	2800	342	95.0	0.83	745	0.6	6.5	1.8	17550
YKK٪7b٪7b0٪7d٪7d	3150	379	95.2	0.84	745	0.6	6.5	1.8	20770
YKK٪7b٪7b0٪7d٪7d	3550	427	95.3	0.84	745	0.6	6.5	1.8	22070
YKK٪7b٪7b0٪7d٪7d	4000	481	95.4	0.84	745	0.6	6.5	1.8	22860
YKK٪7b٪7b0٪7d٪7d	4500	542	95.2	0.84	745	0.6	6.5	1.8	30520
YKK1000-8	5000	601	95.3	0.84	745	0.6	6.5	1.8	31040
YKK٪7b٪7b0٪7d٪7d	5600	673	95.4	0.84	745	0.6	6.5	1.8	32770
YKK٪7b٪7b0٪7d٪7d	6300	756	95.5	0.84	745	0.6	6.5	1.8	33290
YKK٪7b٪7b0٪7d٪7d	1250	158	94.0	0.81	593	0.6	6.0	1.8	11080
YKK٪7b٪7b0٪7d٪7d	1400	177	94.1	0.81	593	0.6	6.0	1.8	11470

داده های فنی موتور سه فاز ناهمزمان بزرگ سری YKK (6KV)
ارزش طراحی (ارزش واقعی باید تابع نتایج آزمایش کارخانه باشد)
تایپ کنید	قدرت نامی (کیلووات)	جریان استاتور (A)	بار نامی			گشتاور استال	جریان توقف	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cosφ)	(r/min)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	1600	202	94.2	0.81	593	0.6	6.0	1.8	12380
YKK٪7b٪7b0٪7d٪7d	1800	226	95.0	0.81	593	0.6	6.0	1.8	16250
YKK٪7b٪7b0٪7d٪7d	2000	250	95.1	0.81	593	0.6	6.0	1.8	16930
YKK٪7b٪7b0٪7d٪7d	2240	280	95.2	0.81	593	0.6	6.0	1.8	17420
YKK٪7b٪7b0٪7d٪7d	2500	310	94.9	0.82	593	0.6	6.0	1.8	22050
YKK٪7b٪7b0٪7d٪7d	2800	346	95.0	0.82	593	0.6	6.0	1.8	22810
YKK٪7b٪7b0٪7d٪7d	3150	389	95.1	0.82	593	0.6	6.0	1.8	23700
YKK٪7b٪7b0٪7d٪7d	3550	438	95.2	0.82	593	0.6	6.0	1.8	24740
YKK٪7b٪7b0٪7d٪7d	4000	495	94.9	0.82	593	0.6	6.0	1.8	30830
YKK٪7b٪7b0٪7d٪7d	4500	556	95.0	0.82	593	0.6	6.0	1.8	31850
YKK٪7b٪7b0٪7d٪7d	5000	617	95.1	0.82	593	0.6	6.0	1.8	31980
YKK٪7b٪7b0٪7d٪7d	5600	691	95.2	0.82	593	0.6	6.0	1.8	33760
YKK٪7b٪7b0٪7d٪7d	900	121	93.5	0.77	494	0.6	6.0	1.8	10490
YKK٪7b٪7b0٪7d٪7d	1000	134	93.6	0.77	494	0.6	6.0	1.8	11730
YKK٪7b٪7b0٪7d٪7d	1120	150	93.7	0.77	494	0.6	6.0	1.8	12100
YKK٪7b٪7b0٪7d٪7d	1250	164	94.3	0.78	494	0.6	6.0	1.8	15680
YKK800-12	1400	183	94.5	0.78	494	0.6	6.0	1.8	16670
YKK٪7b٪7b0٪7d٪7d	1600	209	94.6	0.78	494	0.6	6.0	1.8	18010
YKK٪7b٪7b0٪7d٪7d	1800	235	94.7	0.78	494	0.6	6.0	1.8	18920
YKK٪7b٪7b0٪7d٪7d	2000	259	94.2	0.79	494	0.6	6.0	1.8	21770
YKK٪7b٪7b0٪7d٪7d	2240	290	94.3	0.79	494	0.6	6.0	1.8	22150
YKK٪7b٪7b0٪7d٪7d	2500	323	94.4	0.79	494	0.6	6.0	1.8	22730
YKK٪7b٪7b0٪7d٪7d	2800	361	94.6	0.79	494	0.6	6.0	1.8	30030
YKK٪7b٪7b0٪7d٪7d	3150	406	94.7	0.79	494	0.6	6.0	1.8	31270
YKK٪7b٪7b0٪7d٪7d	3550	457	94.8	0.79	494	0.6	6.0	1.8	33260
YKK1000-12	4000	514	94.9	0.79	494	0.6	6.0	1.8	35390
YKK٪7b٪7b0٪7d٪7d	500	74	92.3	0.71	371	0.6	6.0	1.8	10810
YKK٪7b٪7b0٪7d٪7d	560	83	92.4	0.71	371	0.6	6.0	1.8	11310
YKK٪7b٪7b0٪7d٪7d	630	93	92.5	0.71	371	0.6	6.0	1.8	11810
YKK٪7b٪7b0٪7d٪7d	710	104	92.6	0.71	371	0.6	6.0	1.8	12190
YKK٪7b٪7b0٪7d٪7d	800	115	93.5	0.72	371	0.6	6.0	1.8	14620
YKK٪7b٪7b0٪7d٪7d	900	128	93.6	0.72	371	0.6	6.0	1.8	15280
YKK800-16	1000	143	93.7	0.72	371	0.6	6.0	1.8	15700
YKK٪7b٪7b0٪7d٪7d	1120	160	93.8	0.72	371	0.6	6.0	1.8	16340
YKK٪7b٪7b0٪7d٪7d	1250	178	93.0	0.73	371	0.6	6.0	1.8	21180
YKK٪7b٪7b0٪7d٪7d	1400	199	93.1	0.73	371	0.6	6.0	1.8	22240
YKK٪7b٪7b0٪7d٪7d	1600	227	93.2	0.73	371	0.6	6.0	1.8	22910
YKK٪7b٪7b0٪7d٪7d	1800	255	93.3	0.73	371	0.6	6.0	1.8	29590
YKK٪7b٪7b0٪7d٪7d	2000	283	93.4	0.73	371	0.6	5.5	1.8	30470
YKK٪7b٪7b0٪7d٪7d	2240	316	93.5	0.73	371	0.6	5.5	1.8	31680

داده های فنی موتور سه فاز ناهمزمان بزرگ سری YKK (10KV)
ارزش طراحی (ارزش واقعی منوط به نتایج آزمایش کارخانه است)
تایپ کنید	قدرت نامی (کیلووات)	جریان استاتور (A)	بار نامی			گشتاور استال	جریان توقف	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK710-4	2240	155	95.1	0.87	1492	0.5	6.5	1.8	10320
YKK٪7b٪7b0٪7d٪7d	2500	172	95.2	0.87	1492	0.5	6.5	1.8	10920
YKK٪7b٪7b0٪7d٪7d	2800	192	95.3	0.87	1492	0.5	6.5	1.8	11520
YKK٪7b٪7b0٪7d٪7d	3150	216	95.4	0.87	1492	0.5	6.5	1.8	12120
YKK٪7b٪7b0٪7d٪7d	3550	245	95.4	0.87	1492	0.5	6.5	1.8	12920
YKK٪7b٪7b0٪7d٪7d	3550	245	95.4	0.87	1492	0.5	6.5	1.8	17390
YKK٪7b٪7b0٪7d٪7d	4000	276	95.6	0.87	1492	0.5	6.5	1.8	18030
YKK٪7b٪7b0٪7d٪7d	4500	309	95.7	0.87	1492	0.5	6.5	1.8	18660
YKK800-4	5000	341	95.7	0.87	1492	0.5	6.5	1.8	19320
YKK٪7b٪7b0٪7d٪7d	5600	383	95.8	0.88	1492	0.5	6.5	1.8	19950
YKK٪7b٪7b0٪7d٪7d	6300	430	95.9	0.88	1492	0.5	6.5	1.8	20600
YKK900-4	7100	483	96.0	0.88	1492	0.6	6.5	1.8	21020
YKK٪7b٪7b0٪7d٪7d	1800	134	94.5	0.82	992	0.6	6.5	1.8	10320
YKK٪7b٪7b0٪7d٪7d	2000	149	94.6	0.82	992	0.6	6.5	1.8	11420
YKK٪7b٪7b0٪7d٪7d	2240	167	94.7	0.82	992	0.6	6.5	1.8	11840
YKK٪7b٪7b0٪7d٪7d	2500	186	94.8	0.82	992	0.6	6.5	1.8	12340
YKK٪7b٪7b0٪7d٪7d	2500	186	94.8	0.82	992	0.6	6.5	1.8	14530
YKK٪7b٪7b0٪7d٪7d	2800	208	94.9	0.82	992	0.6	6.5	1.8	15010
YKK٪7b٪7b0٪7d٪7d	3150	234	95.0	0.82	992	0.6	6.5	1.8	15320
YKK٪7b٪7b0٪7d٪7d	3550	257	95.0	0.84	992	0.6	6.5	1.8	19290
YKK٪7b٪7b0٪7d٪7d	4000	290	95.1	0.84	992	0.6	6.5	1.8	21270
YKK٪7b٪7b0٪7d٪7d	4500	325	95.2	0.84	992	0.6	6.5	1.8	23700
YKK٪7b٪7b0٪7d٪7d	5000	361	95.3	0.84	992	0.6	6.5	1.8	27860
YKK٪7b٪7b0٪7d٪7d	5600	403	95.5	0.84	992	0.6	6.5	1.8	28410
YKK٪7b٪7b0٪7d٪7d	6300	453	95.6	0.84	992	0.6	6.5	1.8	29370
YKK٪7b٪7b0٪7d٪7d	7100	510	95.7	0.84	992	0.6	6.5	1.8	29930
YKK٪7b٪7b0٪7d٪7d	1250	96	93.9	0.80	745	0.6	6.5	1.8	12090
YKK٪7b٪7b0٪7d٪7d	1400	108	94.0	0.80	745	0.6	6.5	1.8	12670
YKK٪7b٪7b0٪7d٪7d	1600	123	94.1	0.80	745	0.6	6.5	1.8	13210
YKK٪7b٪7b0٪7d٪7d	1800	138	94.2	0.81	745	0.6	6.5	1.8	13750
YKK٪7b٪7b0٪7d٪7d	1800	138	94.2	0.81	745	0.6	6.5	1.8	15960
YKK٪7b٪7b0٪7d٪7d	2000	152	94.3	0.81	745	0.6	6.5	1.8	17060
YKK٪7b٪7b0٪7d٪7d	2240	170	94.4	0.81	745	0.6	6.5	1.8	17750
YKK٪7b٪7b0٪7d٪7d	2500	187	94.5	0.82	745	0.6	6.5	1.8	18240
YKK٪7b٪7b0٪7d٪7d	2800	209	94.6	0.82	745	0.6	6.5	1.8	19900
YKK٪7b٪7b0٪7d٪7d	3150	235	94.7	0.82	745	0.6	6.5	1.8	21220
YKK٪7b٪7b0٪7d٪7d	3550	264	94.8	0.82	745	0.6	6.5	1.8	21450
YKK٪7b٪7b0٪7d٪7d	4000	297	94.9	0.82	745	0.6	6.5	1.8	22300
YKK1000-8	4500	334	95.0	0.82	745	0.6	6.5	1.8	22860
YKK٪7b٪7b0٪7d٪7d	1120	89	93.5	0.78	595	0.6	6.0	1.8	11390
YKK٪7b٪7b0٪7d٪7d	1250	99	93.6	0.78	595	0.6	6.0	1.8	11820

داده های فنی موتور سه فاز ناهمزمان بزرگ سری YKK (10KV)
ارزش طراحی (ارزش واقعی باید تابع نتایج آزمایش کارخانه باشد)
تایپ کنید	قدرت نامی (کیلووات)	جریان استاتور (A)	بار نامی			گشتاور استال	جریان توقف	حداکثر گشتاور	وزن (کیلوگرم)
			کارایی	ضریب قدرت	سرعت نامی	گشتاور نامی	جریان نامی	گشتاور نامی
			(%)	(Cos ٪cf٪86)	(r٪2fmin)	(مقدار استاندارد)	(مقدار استاندارد)	(مقدار استاندارد)
YKK٪7b٪7b0٪7d٪7d	1400	110	93.7	0.78	595	0.6	6.0	1.8	12420
YKK٪7b٪7b0٪7d٪7d	1600	125	93.8	0.79	595	0.6	6.0	1.8	16590
YKK٪7b٪7b0٪7d٪7d	1800	141	93.9	0.79	595	0.6	6.0	1.8	18240
YKK٪7b٪7b0٪7d٪7d	2000	156	94.0	0.79	595	0.6	6.0	1.8	20160
YKK٪7b٪7b0٪7d٪7d	2240	170	94.1	0.81	595	0.6	6.0	1.8	23770
YKK900-10	2500	190	94.2	0.81	595	0.6	6.0	1.8	26040
YKK900-10	2800	212	94.3	0.81	595	0.6	6.0	1.8	27690
YKK٪7b٪7b0٪7d٪7d	3150	238	94.4	0.81	595	0.6	6.0	1.8	28730
YKK1000-10	3550	268	94.5	0.81	595	0.6	6.0	1.8	29330
YKK٪7b٪7b0٪7d٪7d	800	69	93.0	0.73	494	0.6	6.0	1.8	11150
YKK٪7b٪7b0٪7d٪7d	900	77	93.1	0.73	494	0.6	6.0	1.8	12120
YKK٪7b٪7b0٪7d٪7d	1000	85	93.2	0.73	494	0.6	6.0	1.8	12700
YKK٪7b٪7b0٪7d٪7d	1120	92	93.2	0.76	494	0.6	6.0	1.8	16800
YKK٪7b٪7b0٪7d٪7d	1250	102	93.3	0.76	494	0.6	6.0	1.8	17690
YKK٪7b٪7b0٪7d٪7d	1400	114	93.4	0.76	494	0.6	6.0	1.8	18630
YKK٪7b٪7b0٪7d٪7d	1600	130	93.5	0.79	494	0.6	6.0	1.8	21560
YKK٪7b٪7b0٪7d٪7d	1800	141	93.6	0.79	494	0.6	6.0	1.8	22990
YKK900-12	2000	156	93.7	0.79	494	0.6	6.0	1.8	24330
YKK٪7b٪7b0٪7d٪7d	2240	177	93.8	0.78	494	0.6	6.0	1.8	24870
YKK٪7b٪7b0٪7d٪7d	2500	198	93.9	0.78	494	0.6	6.0	1.8	25150
YKK٪7b٪7b0٪7d٪7d	2800	221	94.0	0.78	494	0.6	6.0	1.8	25410
YKK٪7b٪7b0٪7d٪7d	3150	248	94.4	0.78	494	0.6	6.0	1.8	25820
YKK٪7b٪7b0٪7d٪7d	500	46	92.0	0.69	371	0.6	6.0	1.8	13620
YKK٪7b٪7b0٪7d٪7d	560	51	92.1	0.69	371	0.6	6.0	1.8	14500
YKK٪7b٪7b0٪7d٪7d	630	58	92.1	0.69	371	0.6	6.0	1.8	15390
YKK800-16	710	64	92.3	0.70	371	0.6	6.0	1.8	17020
YKK٪7b٪7b0٪7d٪7d	800	72	92.4	0.70	371	0.6	6.0	1.8	18240
YKK٪7b٪7b0٪7d٪7d	900	81	92.5	0.70	371	0.6	6.0	1.8	19560
YKK800-16	1000	90	92.6	0.70	371	0.6	6.0	1.8	20450
YKK٪7b٪7b0٪7d٪7d	1120	100	92.7	0.70	371	0.6	6.0	1.8	20900
YKK٪7b٪7b0٪7d٪7d	1250	112	92.8	0.70	371	0.6	6.0	1.8	22660
YKK٪7b٪7b0٪7d٪7d	1400	125	92.9	0.70	371	0.6	6.0	1.8	23770
YKK1000-16	1600	140	93.0	0.71	371	0.6	6.0	1.8	24370
YKK٪7b٪7b0٪7d٪7d	1800	158	93.1	0.71	371	0.6	6.0	1.8	24740
YKK٪7b٪7b0٪7d٪7d	2000	175	93.2	0.71	371	0.6	6.0	1.8	25060

ابعاد بزرگ موتور ناهمزمان سه فاز ولتاژ بالا سری YKK و ابعاد نصب
قاب	ابعاد و تلورانس های نصب																		ابعاد (محدود)
	A		B		C		D		E		F		G		H		K		Ac	Hd	L
	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید	اساسی اندازه	انحراف را محدود کنید
710	1400	±2.8	1800	±2.8	530	±4.2	200	±0.046 ±0.017	350	±0.70	45	0 -0.062	210	0 -0.062	710	0 -1.5	56	+0.62 0	2620	2700	3500
800	1600		2000				220				50		231		800				2900	3000	3900
900	1800	±3.5	2240	±3.5	600		250		410	±0.77	56	0 -0.074	262	0 -0.074	900		66		3100	3250	4000
1000	2000		2500				280	±0.052 ±0.020	470		63		292		1000				3300	3650	4804

روش نصب

ساختار و نوع نصب (کد IM))	IM B3	IM B8	IM B5	IM B6	IM V5	IM V1	IM B7	IM V6	IM V3
نمودار نصب
اندازه قاب	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
ساختار و نوع نصب (کد IM))	IM V37	IM V17	IM B34	IM V19	IM V18	IM B14	IM V35	IM V15	IM B35
نمودار نصب
اندازه قاب	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450
